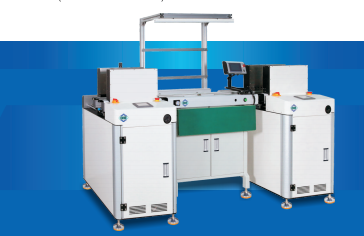

স্বয়ংক্রিয় ড্রপ টাইপ পিসিবি লোডার এবং আনলোডার, এসএমটি নগ্ন বোর্ড ডিসট্যাকার

এই CHT-CVP-600LD অটোমেটিক ড্রপ টাইপ বেয়ার বোর্ড লোডার ও আনলোডার, যা PCB ডিস্ট্যাকার নামেও পরিচিত, SMT প্রোডাকশন লাইনের সাথে সামঞ্জস্যপূর্ণ একটি অপরিহার্য অটোমেশন সরঞ্জাম। এটি কাঁচা বেয়ার PCB বোর্ডগুলির স্বয়ংক্রিয় লোডিং এবং গ্রহণ করে, ম্যানুয়াল বোর্ড ফিডিং এবং সংগ্রহের কাজকে ব্যাপকভাবে প্রতিস্থাপন করে, শ্রম খরচ এবং PCB স্ক্র্যাচ দূষণের ঝুঁকি হ্রাস করে।

মেশিনটি ফুজি ব্র্যান্ডের বাটন অপারেশন প্যানেল সহ PLC অটোমেটিক কন্ট্রোল সিস্টেম গ্রহণ করে, যা সহজ অপারেশন এবং স্থিতিশীল প্রোগ্রাম লজিক প্রদান করে। মূল বডিতে পুরু শিট মেটাল ফ্রেম স্ট্রাকচার ব্যবহার করা হয়েছে, যা মজবুত এবং টেকসই, ভালো শক প্রতিরোধ ক্ষমতা সম্পন্ন, এবং অবিচ্ছিন্ন ২৪ ঘন্টা ওয়ার্কশপ চালানোর সময় দীর্ঘ পরিষেবা জীবন প্রদান করে। দুটি ঐচ্ছিক কাজের মোড রয়েছে: স্ট্রেট-থ্রু মোড এবং ফল প্লেট মোড, ব্যবহারকারীরা বিভিন্ন উৎপাদন প্রযুক্তি এবং PCB প্রকারের উপর ভিত্তি করে অবাধে সুইচ করতে পারে।

বোর্ড পুশিং ব্লেডটি টাইটানিয়াম স্টিল উপাদান দিয়ে তৈরি, যা শক্তিশালী স্থিতিস্থাপকতা সম্পন্ন, সহজে বিকৃত হয় না, এবং কপার ফয়েল এবং PCB-এর পৃষ্ঠের ক্ষতি না করে স্ট্যাক করা বেয়ার বোর্ডগুলিকে আলতোভাবে আলাদা করতে পারে। এটি স্ট্যান্ডার্ড SMEMA সিগন্যাল কমিউনিকেশন সমর্থন করে, যা স্ক্রিন প্রিন্টার, SMT মাউন্টার, AOI ইন্সপেকশন মেশিন এবং অন্যান্য আপস্ট্রিম ও ডাউনস্ট্রিম SMT সরঞ্জামের সাথে নির্বিঘ্নে সংযোগ স্থাপন করতে পারে, পুরো প্রোডাকশন লাইনের সম্পূর্ণ স্বয়ংক্রিয় লিঙ্কেজ উপলব্ধি করে।

মেশিনটি অ্যান্টি-স্ট্যাটিক কনভেয়র বেল্ট দিয়ে সজ্জিত, যা PCB ট্রান্সমিশনের সময় উৎপন্ন স্ট্যাটিক বিদ্যুৎকে কার্যকরভাবে অপসারিত করে, সার্কিট বোর্ডগুলির ইলেক্ট্রোস্ট্যাটিক ক্ষতি এড়ায়, সংবেদনশীল ইলেকট্রনিক বেয়ার বোর্ড প্রক্রিয়াকরণের জন্য উপযুক্ত।

মূল প্রযুক্তিগত পরামিতি

• PCB ফিডিং সাইকেল সময়: প্রায় ৬ সেকেন্ড, গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজযোগ্য
• সর্বোচ্চ বোর্ড ধারণক্ষমতা: ২০০ পিসি (১.৬ মিমি পুরুত্বের বেয়ার PCB-এর জন্য)
• পাওয়ার সাপ্লাই: ২২০V AC, সিঙ্গেল ফেজ, সর্বোচ্চ ১৫০০VA
• এয়ার রিকোয়ারমেন্ট: ৪~৬ বার, সর্বোচ্চ ৩০ লি/মিনিট
• PCB পুরুত্বের পরিসীমা: ০.৬ মিমি ~ ৪.০ মিমি
• কনভেয়িং উচ্চতা: ৯০০±২০মিমি, স্ট্যান্ডার্ড SMT লাইন উচ্চতা
• বোর্ড ট্রান্সমিশন দিক: L-R / R-L ঐচ্ছিক
• মোট ওজন: ২৯৫ কেজি
• বাহ্যিক মাত্রা: L১৬৯০ * W৯০০ * H১১৭০মিমি

অ্যাপ্লিকেশন পরিস্থিতি

এটি কনজিউমার ইলেকট্রনিক্স, অটোমোটিভ ইলেকট্রনিক্স, কমিউনিকেশন মডিউল, পাওয়ার সাপ্লাই বোর্ড SMT অ্যাসেম্বলি ওয়ার্কশপে PCB বেয়ার বোর্ড লোডিং এবং সংগ্রহের জন্য ব্যাপকভাবে ব্যবহৃত হয়। মেশিন সাইজ, অ্যান্টি-স্ট্যাটিক গ্রেড, সেন্সর কনফিগারেশন, সেফটি প্রোটেকশন স্ট্রাকচার, কনভেয়র দৈর্ঘ্য এবং ফাংশন আপগ্রেডের উপর কাস্টমাইজড পরিবর্তন সমর্থন করে।
